seri | Easy9 | |
---|---|---|
cihaz uygulaması | Dağıtım | |

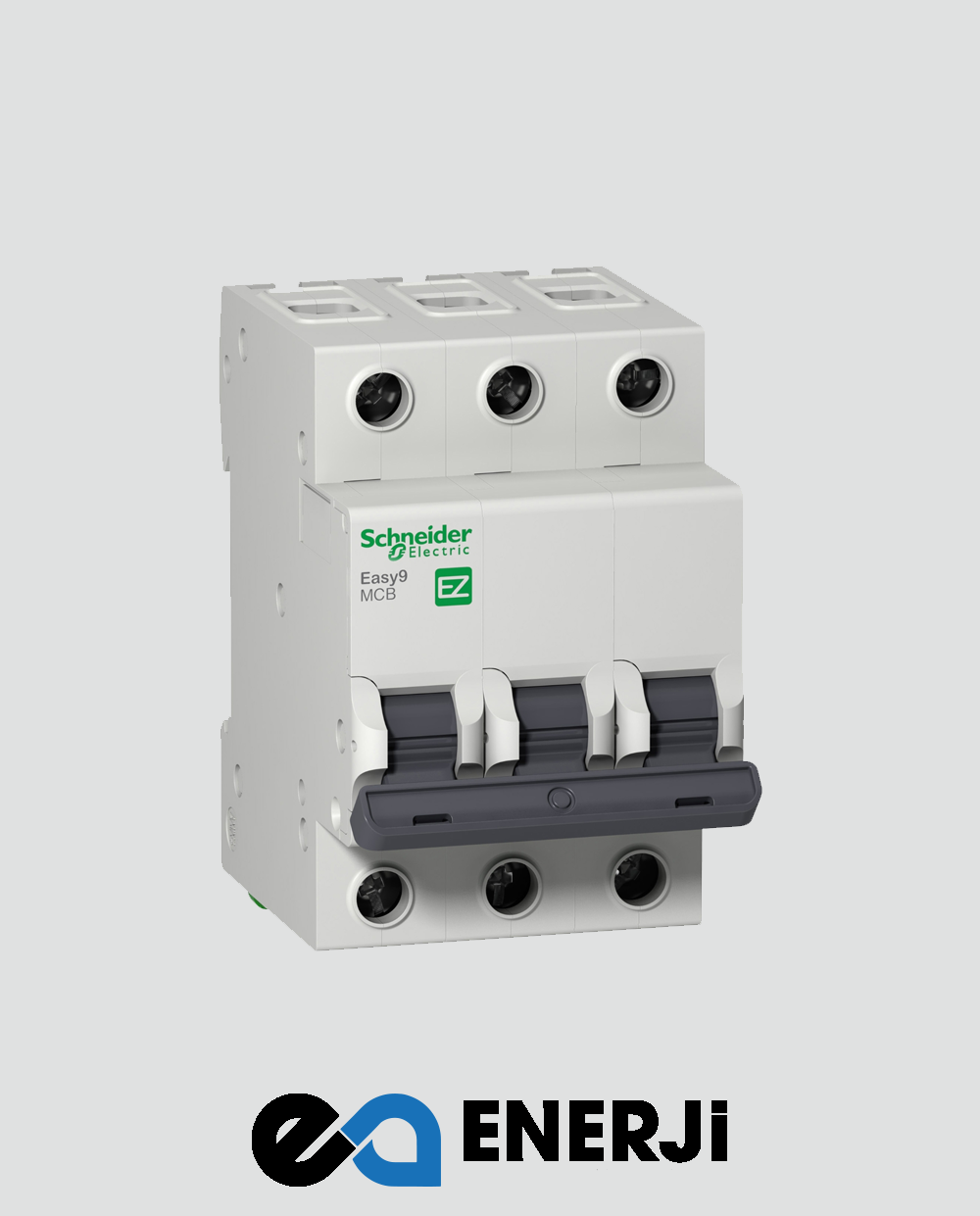

Ürün ya da bileşen tipi | Minyatür devre kesici | |
Ürün grubu | Easy9 MCB | |
Poles | 3P | |
korumalı kutupların sayısı | 3 | |
[In] nominal akım | 40 A | |
Şebeke tipi | AC | |
açma birimi teknolojisi | Termal manyetik | |
eğim kodu | C | |
kesme kapasitesi | 3000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1 5000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1 | |
yalıtıma uygunluk | Yes conforming to IEC 60898-1 |
Şebeke frekansı | 50/60 Hz | |
---|---|---|
[Ue] nominal çalışma voltajı | 400 V AC 50/60 Hz | |
manyetik açma limiti | 5...10 x In | |
[Ics] nominal hizmet kesme kapasitesi | 3 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1 | |
[Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz conforming to IEC 60898-1 | |
[Uimp] nominal darbe dayanım voltajı | 4 kV conforming to IEC 60898-1 | |
kontak konum göstergesi | Evet | |
Kontrol tipi | Geçiş | |
Cihaz üzerii sinyalizasyon | Olmadan | |
Montaj tipi | Takılabilir | |
montaj desteği | DIN rayı | |
9 mm vida adımı | 6 | |
Yükseklik | 81 mm | |
Genişlik | 54 mm | |
Derinlik | 66,5 mm | |
renk | Grey (RAL 7035) | |
Mekanik dayanıklılık | 10000 cycles | |
elektrik dayanıklılığı | 4000 cycles |
